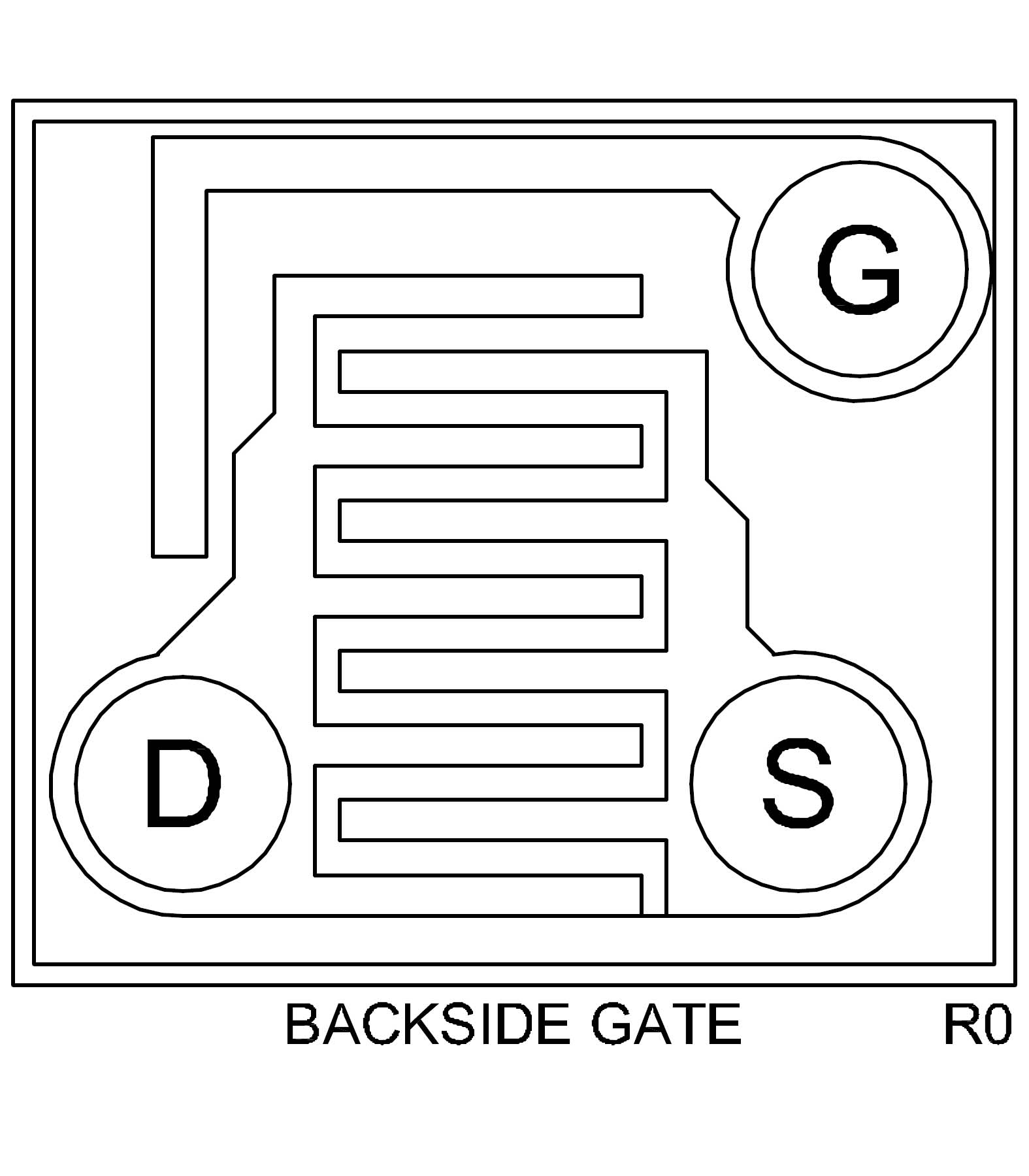

CP264V-2N5457

.5V,6V,10mA,310mW Bare die,17.120 X 15.110 mils,JFET

Case Type: CHIP,WAFFLE

Common Source Input Capacitance (Ciss)
7 pF
Common Source Reverse Transfer Capacitance (Crss)
3 pF
Continuous Gate Current (IG)
10 mA
Drain-Gate Voltage (VDG)
25 V
Drain-Source Voltage (VDS)
25 V
Forward Transadmittance (gfs)
1000 — 5000 µS
Gate Leakage Current (IGSS)
1 nA
Gate Leakage Current (IGSS)
200 nA
Gate-Source Breakdown Voltage (BVGSS)
25 V
Gate-Source Cutoff Voltage (VGS(OFF))
0.5 — 6 V
Gate-Source Voltage (VGS)
25 V
Junction Temperature (Tj)
-65 — 150 °C
Output Conductance (gos)
50 µS
Power Dissipation (PD)
310 mW
Saturation Drain Current (IDSS)
1 — 5 mA
Storage Temperature (Tstg)
-65 — 150 °C

Ordering

Part Package Buy Status Description ECCN Code HTS Code Termination
CP264V-2N5457-CM WafflePack@400 Active .5V,6V,10mA,310mW Bare die,17.120 X 15.110 mils,JFET EAR99 8541.21.0040 PBFREE
CP264V-2N5457-CT WafflePack@400 Active .5V,6V,10mA,310mW Bare die,17.120 X 15.110 mils,JFET EAR99 8541.21.0040 PBFREE
