CP350-CZDM8502N

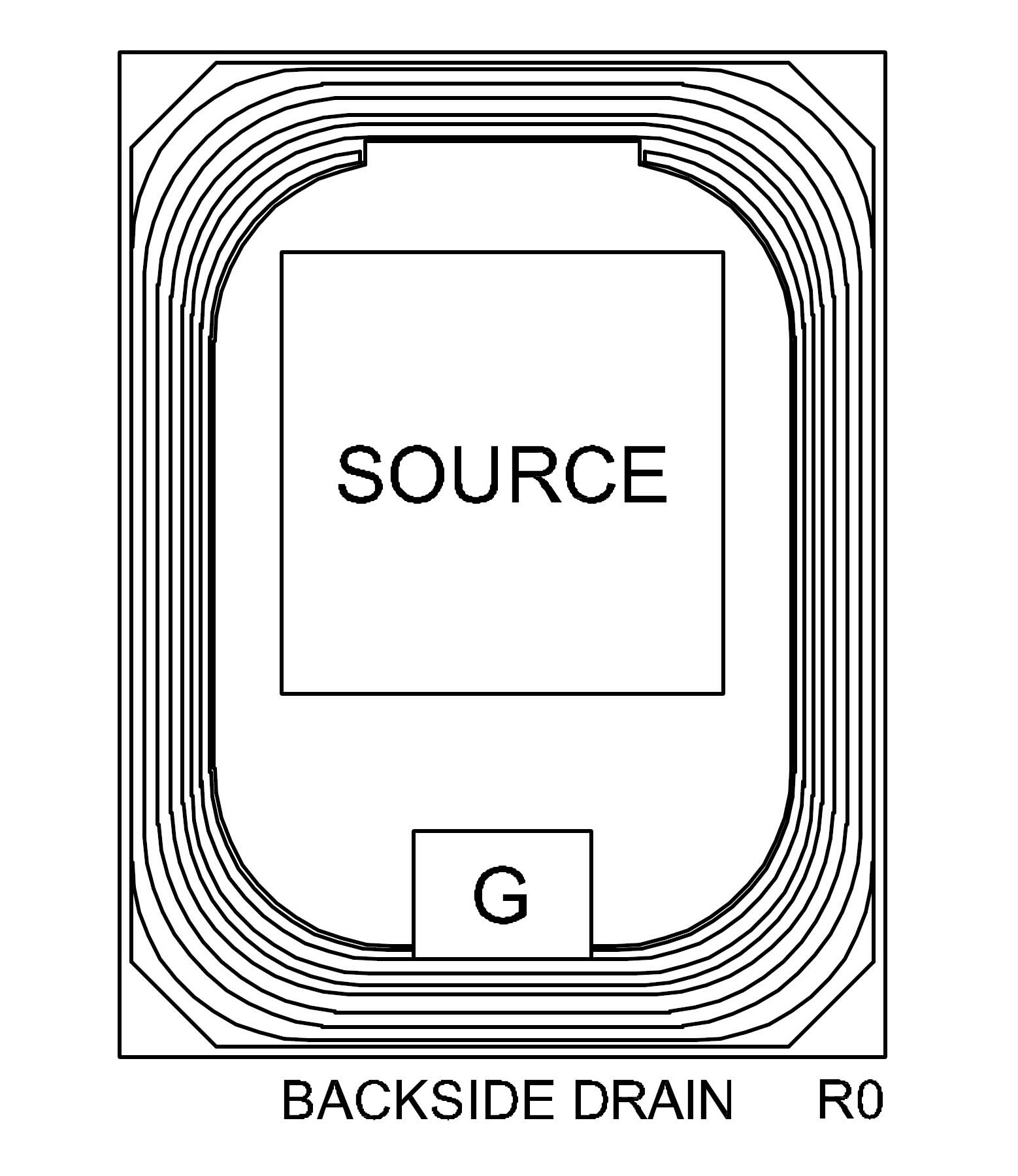

2A,850V Bare die,85.050 X 110.650 mils,MOSFET

Case Type: CHIP,WAFFLE

Body Diode Reverse Recovery (trr)
361 ns
Body Diode Stored Charge (Qrr)
1.2 µC
Common Source Input Capacitance (Ciss)
383 pF
Common Source Output Capacitance (Coss)
39 pF
Common Source Reverse Transfer Capacitance (Crss)
1.6 pF
Continuous Drain Current (ID)
2 A
Continuous Drain Current (ID)
1.2 A
Diode Forward On Voltage (VSD)
1.4 V
Drain-Source Breakdown Voltage (BVDSS)
850 V
Drain-Source Voltage (VDS)
850 V
Fall Time (tf)
27 ns
Gate Leakage Current, Forward (IGSSF)
100 nA
Gate Leakage Current, Reverse (IGSSR)
100 nA
Gate Threshold Voltage (VGS(th))
2 — 4 V
Gate-Drain Charge (Qgd)
4.6 nC
Gate-Source Charge (Qgs)
2.3 nC
Gate-Source Voltage (VGS)
30 V
Junction Temperature (Tj)
-55 — 150 °C
Maximum Pulsed Drain Current (IDM)
8 A
Rise Time (tr)
23 ns
Saturation Drain Current (IDSS)
1 µA
Single Pulse Avalanche Energy (EAS)
180 mJ
Static Drain-Source On Resistance (rDS(ON))
6.3 Ω
Storage Temperature (Tstg)
-55 — 150 °C
Total Gate Charge (Qg)
9.7 nC
Turn-off Delay Time (tOFF)
26 ns
Turn-on Delay Time (tON)
13 ns

Ordering

Part Package Buy Status Description ECCN Code HTS Code Termination
CP350-CZDM8502N-CT WafflePack@100 Active 2A,850V Bare die,85.050 X 110.650 mils,MOSFET EAR99 8541.10.0040 PBFREE
CP350-CZDM8502N-WN Wafer Active 2A,850V Bare die,85.050 X 110.650 mils,MOSFET EAR99 8541.10.0040 PBFREE
